In deze stap check je of de verdeler zo afgesteld staat dat het water van de vloerverwarming/koeling maximaal langs de warmtewisselaar loopt om daar afgekoeld te worden tegen het koelwater van Eneco.

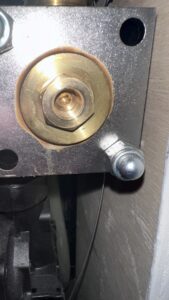

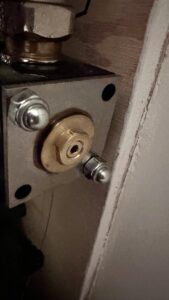

Aan de zijkant van de bovenste balk van de verdeler zit een stelschroef, aan de kant waar ook de pomp zit. De linker foto laat de stand van de stelschroef zien bij maximale recirculatie, de rechter foto de stand van de schroef bij minimale recirculatie. Probeer, als het met het blote oog niet goed kunt zien, om met je telefoon een foto te maken van de situatie.
Zie het er bij jou uit als op de foto ‘minimale recirculatie’, met de binnenste stelschroef helemaal naar binnen?
Ja → Alles lijkt goed ingesteld te staan. Het laatste wat je nog kunt controleren is dit: werking warmtewisselaar controleren
Nee → Draai met een 4 mm inbussleutel de stelschroef met de klok mee helemaal naar binnen en dan 1 slag terug. Is de stelschroef niet goed bereikbaar door de manier waarop de verdeler of de kast er omheen is gemonteerd? Probeer het met een 4 mm bitje en een tang. Lukt dat ook niet, dan zul je waarschijnlijk een installateur nodig hebben.
In this step, you check whether the manifold is adjusted so that the water from the floor heating/cooling flows as much as possible along the heat exchanger, where it is cooled by Eneco’s cooling water.
On the side of the upper bar of the manifold there is an adjustment screw, on the same side as the pump. The left photo shows the position of the screw at maximum recirculation, and the right photo shows the position at minimum recirculation. If you cannot see it clearly with the naked eye, try taking a photo with your phone.
Does yours look like the “minimum recirculation” photo, with the inner adjustment screw fully turned inward?
Yes → Everything appears to be set correctly and the cooling should work. The last thing you can check is this: check performance of the heat exchanger
No → Use a 4 mm Allen key to turn the adjustment screw clockwise all the way in, and then turn it back one full turn. If the screw is difficult to reach because of how the manifold or cabinet is installed, try using a 4 mm bit and a pair of pliers. If that also doesn’t work, you will likely need an installer.
